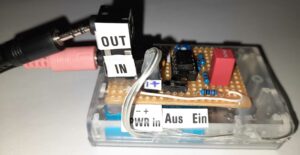

Ein Vorverstärker für Elektretmikrofone (Kondensatormikrofone in Computer-Headsets oder Lavaliermikrofonen).

Der Betrieb erfolgt mit drei 1,5V Batterien, was eine Betriebsspannung von 4,5V ergibt. Der zulässige Spannungsbereich liegt bei 3,0V bis 12V.

Ein Potentiometer dient zur Feineinstellung der Verstärkung (höherer Widerstand -> Kleinere Verstärkung).

Die Stromaufnahme im Betrieb liegt bei unter 5mA, wodurch auch bei Batteriebetrieb eine lange Laufzeit gewährleistet ist.

Schaltplan

Platine

Die Fritzing-Dateien können hier heruntergeladen werden (Mikrofonvorverstärker_NE5534.zip):

Quellen

• https://easyeda.com/rkovac12/mic-preamp-w-ne5534 (Lizenz: GPL 3.0)
• https://circuits-diy.com/low-noise-microphone-preamplifier-circuit-using-ne5534-ic/
